Technikai információ

USB Gen1 Type-C három kijelzős dinamikus PD töltődokkoló 65 Watt PS teljesítménnyel

A Club 3D CSV-1564W65 USB Gen1 Type-C hármas kijelzős dinamikus PD töltődokkoló egy integrált megoldás, amely egyesíti a videót, adatot, tápellátást, Ethernetet és hangot, különösen a gyakori utazók számára. A három különböző videoport (HDMI™, DisplayPort™, VGA) lehetővé teszi, hogy 3 különböző képet vagy videót élvezzen egyidejűleg 3 különböző kijelzőn MST módban. Az USB Type-A portok és USB Type-C adatport lehetővé teszik több USB-eszköz csatlakoztatását a gazdagéphez. Az USB Type-C töltőport lehetővé teszi, hogy tápellátást biztosítson ehhez a dokkolóhoz, és egyidejűleg töltheti a gazdaszámítógépet egy PD tápadapter csatlakoztatásával, nem kell hordoznia a notebookok tápegységét. Tehát általában a felhasználó könnyebben utazik. A Micro SD és SD/MMC portok lehetővé teszik a memóriakártyán lévő információk beolvasását a gazdagépre. A 3,5 mm-es audioport lehetővé teszi a házigazda zenéjének élvezetét egy fülhallgatón keresztül. Ezenkívül a Gigabit Ethernet porttal nagy sebességű Ethernetet élvezhet a gazdagépen. Támogatja az összes DP Alt móddal támogatott gazdagépet (PC, laptop, mobiltelefon stb.), a dinamikus áramészlelést és az áramelosztást, a termék már nem veszi le a külső PD tápegység fix tápellátását, hanem saját maga ténylegesen fogyasztja, így a PC dinamikusan több energiát tölthet fel. Videojelhez a forráseszköznek támogatnia kell a DisplayPort™ Alt módot.



Műszaki adatok

Termék neve:

USB Gen1 Type-C három kijelzős dinamikus PD töltődokkoló 65 Watt PS teljesítménnyel

Terméksorozat: Dokkoló

Termékkód: CSV-1564W65

EAN kód: 8719214472108

UPC kód: 841615102327



Jellemzők:

• Támogatja a DP Alt módot és a PD 3.0-t

• Támogatja a max. 5 Gbps adatátvitel az USB Gen1 Type-C portokon

• Egy USB Gen1 Type-C adatport

• Egy USB Gen1 Type-C port támogatja a PD töltést maximum 100 W-tal (20V/5A), 65 W-os tápegységgel (legfeljebb 65 W-os áramfelvételű notebookokhoz)

• HDMI™ max. 4K 30 Hz

• DP™ max. 4K 30 Hz

• VGA max. 1920x1200 60Hz

SST módban*

  VGA HDMI DP

Egyportos csatlakoztatás 1080p/60Hz NC NC

NC 4K/30Hz NC

NC NC 4K/30Hz

Kettős port csatlakoztatva 1080P/60Hz 1080P/60Hz NC

1080P/60Hz NC 1080P/60Hz

NC 4K/30Hz 4K/30Hz

Három port csatlakoztatva 1080p/60Hz 1080p/60Hz 1080p/60Hz



MST módban*

  VGA HDMI DP

Egyportos csatlakoztatás 1080p/60Hz NC NC

NC 4K/30Hz NC

NC NC 4K/30Hz

Kettős port csatlakoztatva 1080P/60Hz 1080P/60Hz NC

1080P/60Hz NC 1080P/60Hz

NC 1080P/60Hz 1080P/60Hz

Három port csatlakoztatva 720p/60Hz 720p/60Hz 720p/60Hz



Megjegyzés: A fent említett 4K jelentése 4096*2160, 3840*2160; 1080P jelentése 1920*1080; A 720P jelentése 1280*720

HDMI max 4K/30Hz támogatás • VGA max 1920x1200/60Hz támogatás • DP max 4K/30Hz támogatás

• A felbontás alacsonyabb verzióra csökkenhet, ha 2 vagy 3 videó van csatlakoztatva a sávszélesség korlátozása miatt

• Három videó támogatása, hogy SST módban egyidejűleg ugyanazzal a képpel jelenjenek meg

• Három különböző videó támogatása az egyidejű megjelenítéshez MST módban

* Az Apple csak az SST módot támogatja. • Fontos megjegyzés Apple M1-chip alapú számítógépekhez: Felhívjuk figyelmét, hogy az M1 architektúrán alapuló Mac rendszereken a Thunderbolt 3 Multi Display funkciója nincs engedélyezve. Ez a termék nem működik az M1 architektúrával.

• Triple Display támogatás

• Egy portos IEEE 802.3 Ethernet támogatás akár 1000BASE-TX-ig

• Az SD- és Micro-SD-nyílások egyszerre működnek

• Audio port (sztereó), támogatja a mikro- és fejhallgatót is

• Támogatja a dinamikus áramészlelést és az áramelosztást, a termék már nem veszi fel a külső PD tápegység fix tápellátását, hanem saját maga ténylegesen fogyasztja, így a PC dinamikusan több energiát tölthet fel.



OS támogatás:

• Microsoft Windows® 10

• A Mac OSX® csak az SST módot támogatja



A dobozban:

• CSV-1564W65 dokkolóállomás;

• Tápegység bemenet: 100-110/240 VAC, Kimenet: 65 W-ig, különböző tápcsatlakozók országtól függően (megrendeléskor adja meg);

• 2x USB Type-C kábel: 1x csatlakozás a Hosthoz 27cm / 10,63", 1x PIROS USB Type-C kábel a tápegységre való töltéshez 1 m / 3,28 láb;

• Gyors telepítési útmutató.



Elérhető interfészek

Bemenet:

• USB Gen1 Type-C Female a gazdagéphez való csatlakozáshoz

Kimenet:

• 2x USB Gen1 Type-C female

(1 adathoz, 1 PD töltéshez)

• 3x USB Gen1 Type-A anya

• 2x USB 2.0 Type-A anya

• 1x HDMI™ anya

• 1x DisplayPort™ anya

• 1x VGA anya

• 1x RJ45 jack

• 1x SD bővítőhely

• 1x Micro SD foglalat

• 1 x 3,5 mm-es sztereó jack (fejhallgató/mikrofon)



Egyéb információ:

• Doboz mérete: 36,8 x 7,5 x 10,6 cm / 14,49 x 2,95 x 4,17"

• A készülék mérete: 35 x 7,5 x 2 cm / 13,78 x 2,95 x 0,79

• USB (Power) RED Kábel hossza kb.: 1 m / 6 láb

• USB host kábel hossza kb.: 27 cm / 10,63"

• Készülék súlya: hálózati csatlakozótól függően ? 250 gr. / 8,82oz

• USB-kábel súlya: 35 gr. / 1,2 uncia

• A tápegység súlya: tápcsatlakozótól függően ? 87 gr / 3,07 oz

• Doboz súlya: 239gr. / 8,43 oz.

• LDPE zacskó súlya: 5 gr / 0,18 oz

• Teljes súly: 616 gr / 21,7 uncia

• Megfelel az ROHS, FCC és CE EMI követelményeknek

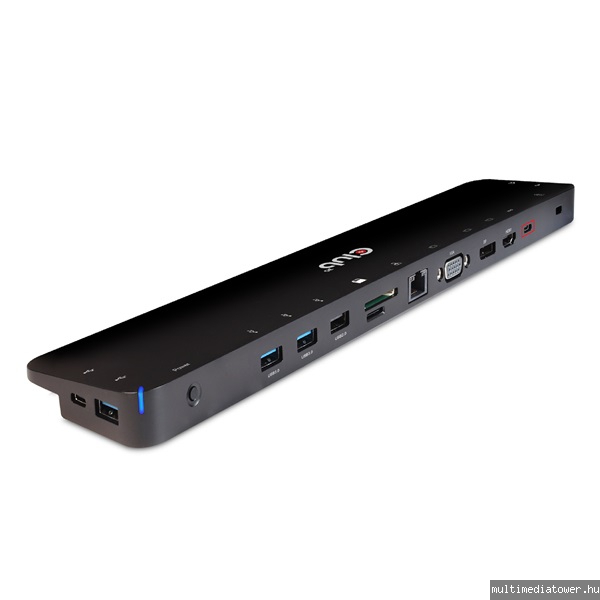

Képek a termékről
