Technikai információ

USB Type C 3.2 Gen1 három kijelzős dinamikus PD töltődokkoló 100 W PD táptöltő

CSV-1564W100 – A Club-3D USB 3.2 Gen1 C háromkijelzős dinamikus PD töltődokkoló egy integrált megoldás, amely egyesíti a videót, adatot, tápellátást, Ethernetet és hangot, különösen a gyakori utazók számára. A három különböző videoport (HDMI™, DisplayPort™, VGA) lehetővé teszi, hogy 3 különböző képet vagy videót élvezzen egyidejűleg 3 különböző kijelzőn MST módban. Az USB Type A portok és USB Type C adatport lehetővé teszik több USB-eszköz csatlakoztatását a gazdagéphez. Az USB Type C töltőport lehetővé teszi, hogy áramot biztosítson ehhez a dokkolóhoz, és egyidejűleg töltheti a gazdaszámítógépet egy PD tápadapter csatlakoztatásával, nem kell hordoznia a notebookok tápegységét.



Tehát általában a felhasználó könnyebben utazik. A Micro SD és SD/MMC portok lehetővé teszik a memóriakártyán lévő információk beolvasását a gazdagépre. A 3,5 mm-es audioport lehetővé teszi a gazdagép zenéjének a fülhallgatón keresztüli élvezetét. Ezenkívül a Gigabit Ethernet porttal nagy sebességű Ethernetet élvezhet a gazdagépen. Támogatja az összes DP Alt mód által támogatott gazdagépet. (PC, laptop, mobiltelefon, stb.) Dinamikus áramészlelés és áramelosztás, a termék már nem a külső PD tápegység fix tápellátását, hanem saját maga által ténylegesen fogyasztott teljesítményének megfelelően lefoglalja, így a PC dinamikusan nagyobb teljesítményt tud tölteni.



Videojelhez a forráseszköznek támogatnia kell a DisplayPort™ Alt módot.



Műszaki adatok

Terméknév: USB Type C 3.2 Gen1 három kijelzős dinamikus PD töltődokkoló 100 W PD táptöltő

Terméksorozat: Dokkolóállomás

Cikkszám: CSV-1564W100

EAN kód: 8719214471866

UPC kód: 841615101849



Jellemzők:

• Támogatja a DP Alt módot és a PD 3.0-t

• Támogatja a max. 5 Gbps adatátvitel az USB 3.2 Gen1 C típusú portokon

• Egy USB 3.2 Gen1 C típusú adatport

• Egy USB 3.2 Gen1 C típusú port támogatja a PD töltést maximum 100 W-os (20 V/5 A) 100 W-os tápegységgel (legfeljebb 100 W áramfelvételű notebookokhoz)

• HDMI™ max. 4K30 Hz

• DP™ max. 4K30 Hz

• VGA max. 1920x1200 60Hz

SST módban*

  VGA HDMI DP

Egyportos csatlakoztatás 1080p/60Hz NC NC

NC 4K/30Hz NC

NC NC 4K/30Hz

Kettős port csatlakoztatva 1080P/60Hz 1080P/60Hz NC

1080P/60Hz NC 1080P/60Hz

NC 4K/30Hz 4K/30Hz

Három port csatlakoztatva 1080p/60Hz 1080p/60Hz 1080p/60Hz



MST módban*

  VGA HDMI DP

Egyportos csatlakoztatás 1080p/60Hz NC NC

NC 4K/30Hz NC

NC NC 4K/30Hz

Kettős port csatlakoztatva 1080P/60Hz 1080P/60Hz NC

1080P/60Hz NC 1080P/60Hz

NC 1080P/60Hz 1080P/60Hz

Három port csatlakoztatva 720p/60Hz 720p/60Hz 720p/60Hz



Megjegyzés: A fent említett 4K jelentése 4096*2160, 3840*2160; 1080P jelentése 1920*1080; A 720P jelentése 1280*720

HDMI max 4K/30Hz támogatás • VGA max 1920x1200/60Hz támogatás • DP max 4K/30Hz támogatás

• A felbontás alacsonyabb verzióra csökkenhet, ha 2 vagy 3 videó van csatlakoztatva a sávszélesség korlátozása miatt

• Három videó támogatása, hogy SST módban egyidejűleg ugyanazzal a képpel jelenjenek meg

• Három különböző videó támogatása az egyidejű megjelenítéshez MST módban

* Az Apple csak az SST módot támogatja. • Fontos megjegyzés Apple M1-chip alapú számítógépekhez: Felhívjuk figyelmét, hogy az M1 architektúrán alapuló Mac rendszereken a Thunderbolt 3 Multi Display funkciója nincs engedélyezve. Ez a termék nem működik az M1 architektúrával.

• Triple Display támogatás

• egy port IEEE 802.3 Ethernet támogatás akár 1000BASE-TX-ig

• Az SD- és Micro SD-nyílások egyszerre működnek

• Audio port (sztereó), támogatja a mikro- és fejhallgatót is

• Támogatja a dinamikus áramészlelést és az áramelosztást, a termék már nem veszi fel a külső PD tápegység fix tápellátását, hanem saját maga ténylegesen fogyasztja, így a PC dinamikusan több energiát tölthet fel.



OS támogatás:

Microsoft Windows®

A macOSX® Csak az SST módot támogatja



A dobozban:

• CSV-1564 dokkolóállomás

• Tápegység 100 Watt

• 2x USB Type C kábel: 1x csatlakozás a Hosthoz 27cm / 0.886ft, 1x RED USB Type C a PowerSupply 1 m-es töltéséhez

• Gyors telepítési útmutató

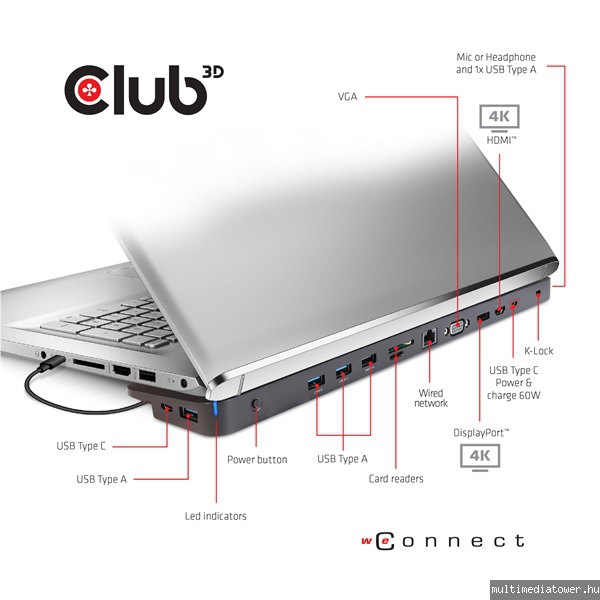

Elérhető interfészek:

• 3x USB 3.2 Gen1 Type C aljzat (1 adatátvitelhez, 1 PD töltéshez, 1 a gazdagéphez való csatlakozáshoz)

• 3x USB 3.0 Type A anya

• 2x USB 2.0 Type A anya

• 1x HDMI™ anya

• 1x DisplayPort™ anya

• 1x VGA anya

• 1x RJ45 jack

• 1x SD bővítőhely

• 1x Micro SD foglalat

• 1 x 3,5 mm-es sztereó jack (fejhallgató/mikrofon)



Egyéb információ:

• Doboz mérete: 36,7 x 7,9 x 10,9 cm

• Doboz mérete: 14,45 x 3,1 x 4,29 hüvelyk

• Készülék mérete: 35 x 7,5 x 2 cm

• A készülék mérete: 13,78 x 2,95 x 0,79 hüvelyk

• Készülék súlya: hálózati csatlakozótól függően ? 250 gr. / 8,82oz

• USB C kábel Súly: 35 gr. / 1,2 uncia

• Doboz súlya: 239gr. / 8,43 oz

• Tápegység súlya: tápcsatlakozótól függően ? 425 gr. / 14,99 oz.

• Teljes tömeg: tápcsatlakozótól függően ? 949 gr./ 33.425 oz

• Megfelel az ROHS, FCC és CE EMI követelményeknek
